Hyb60s na bázi měděného hotového mazacího ložiska

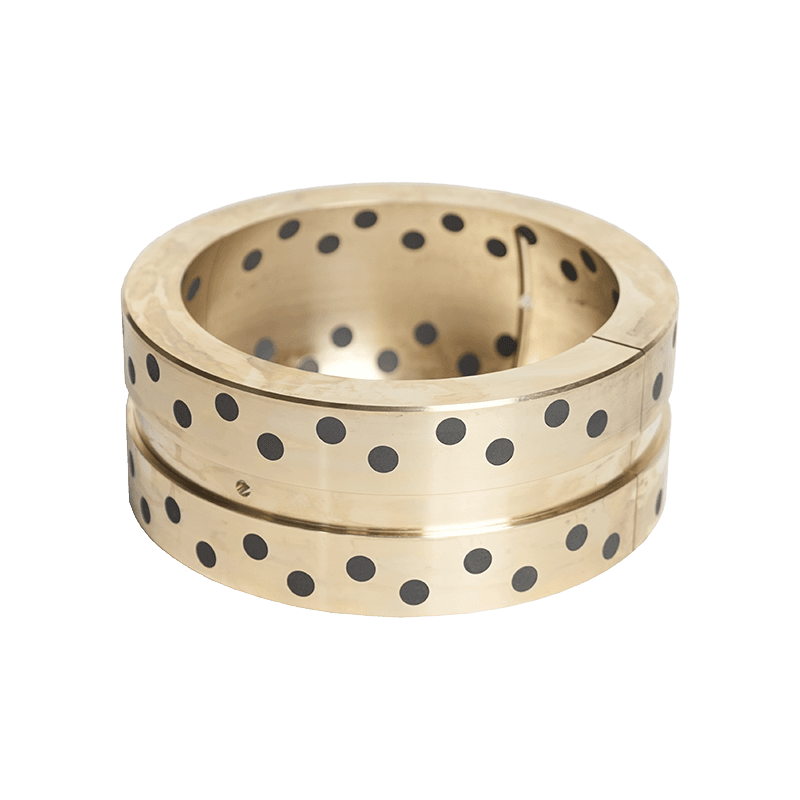

Vložený samozvaný ložisko měděné slitiny s pevným mazáním je produkováno vykládáním pevného maziva na slitině mědi. Produkt je opatřen odolností proti otěru a kapacitou sebezmyšení s pevným mazivem. Proto je během provozu zbytečné mazivo pro údržbu. Hyb60s může poskytovat slitiny mědi různých stupňů podle pracovních podmínek. Slitina mědi může být podle potřeby zpracována na různé typy.

Dostupné typy

Přímé pouzdro, pouzdro na přírubu, skořápku ložiska a pračka, zpracovaný průměr pracovního kusu: 6 mm ~ 3 000 mm, max. Hmotnost: 8 000 kg/PCS

Materiál	Densit	Bod výtěžku (n/m²)	Pevnost v tahu (N/m²)	Prodloužení	Tvrdost (HB)
Hyb60S-1 CUZN25AL6MN4FE3	8.3	450	750	7	170 ~ 230
Hyb60S-2 CUAL10FE3	8.1	260	600	15	110 ~ 150
Hyb60s-3 CUSN12	8.9	150	280	12	85
Hyb60s-4 CUSN10PB10	8.9	100	220	6	70
Hyb60s-5 CUSN5PB5ZN5	8.9	90	250	13	70
Hyb60s-6 CUAL10NI5FE5	8.1	260	600	15	110 ~ 150
Hyb60s-7 Cuzn38	8.2	100	290	30	60

Pevná maziva

Maziva

Funkce

Typická aplikace

Hyb-301

SL1 grafit přidat

Vynikající odpor proti chemickým útokům přidává nízké tření, teplota 400 ℃.

Suite pro obecné stroje a pod atmosférou.

Hyb-302

SL4 MOS2

PTFE MOS2 CF

Nejnižší tření a dobro mazání vody, teplota 300 ℃.

Loď, hydraulická, turbína, plynová turbína atd

Standardní dimenze hyb60s-yzy vykládaného pevného mazaného ložiska

Jednotka: mm

IDF7		ODM6		Délka ložiska a číslo dílu
IDF7		ODM6		8	10	12	15	16	20	25	30	35	40	50	60	70	80
6	0.022 0.010	10	0.015 0.006	061008	061010	061012
8	0.028 0.013	12	0.018 0.007	081208	081210	081212	081215
10	0.028 0.013	14		101408	101410	101412	101415		101420
12	0.034 0.016	18			21810	121812	121815	121816	121820	121825	121830
13		19			131910	31912	131915		131920
14		20	0.021 0.008		42010	42012	142015		142020	42025	142030
15		21			152110	52112	52115	52116	152120	52125	152130
16		22			62210	162212	162215	62216	162220	162225	162230	162235	162240
17		23					172315
18		24				182412	82415	82416	182420	182425	182430	182435	182440
19		26					192615		192620
20	0.041 0.020	28			202810	202812	202815	202816	202820	202825	202830	202835	202840	202850
20		30	0.043 0.022					203016	203020	203025	203030	203035	203040
22		32				223212	223215		223220	223225
25		33				253312	331520	253316	253320	253325	253330	253335	253340	253350	253360
25		35				253512	253515	253516	253520	253525	253530	253535	253540	253550	253560
28		38							283820	283825	283830	283835	283840	283850	283860
30	0.050 0.025	38				303812	303815		303820	303825	303830	303835		303850	303860
30		40				304012	304015		304020	304025	304030	304035		304050	304060
31.5		40									314030
32		42							324220		324230		324240
35		44							354420	354425	354430	354435	354440	354450	354460
35		45							354520	354525	354530	354535	354540	354550	354560

Jiné lze vyrobit podle požadavků a výkresů klientů.

Jednotka: mm

IDF7		ODM6		Délka ložiska a číslo dílu
IDF7		ODM6		30	35	40	50	60	70	80	100	120	130	140	150
38		48	0.051 0.026	384830	384835	384840	384850	384860	384870	384880
40		50	0.051 0.026	405030	405035	405040	405050	405060	405070	405080
40	0.050 0.025	55	0.062 0.032	405530	405535	405540	105550	405560	405570	405580
45		55		455530	455535	455540	455550	455560
45		56		455630	455635	455640	455650	455660
45		60		456030	456035	456040	456050	456060
50		60		506030	506035	506040	506050	506060	06070	506080
50		62		506230	506235	506240	506250	E06260	506270
50		65		506530		506540	506550	506560	506570	506580	5065100
55	0.060 0.030	70				557040	507450	557060	557070
60		74		607430	607435	607440	07450	607460	507470	607480
60		75		607530	607535	607540	607550	607560	607570	607580	6075100
63		75						637560	637570	637580
65		80					558050	558060	5807 (	658080
70		85	0.072 0.037		708535	708540	709050	708560	708570	708580	085100
70		90					09050	709060		709080	7090100
75		90						759060	759070	759080	7590100
75		95						759560	759570	759580	7595100
80		96				809640	809650	809660	309670	809680	3096100	8096120
80		100				8010040	8010050	809660	3010070	8010080	30100100	80100120		80100140
85	0.071 0.036	100					8510050	8510060	3510070	8510080	35100100	85100120
90		110							3011070	9011080	90110100	90110120		90110140
100		120								10012080	100120100	00120120
110		130	0.083 0.043							11013080	10130100	110130120		110130140
120		140									120140100	20140120
125	0.083 0.043	145									125145100
130		150									30150100			130150140
140		160									140160100				140160150
150		170									50170100				150170150
160		180										60180120			160180150
170		190	0.106 0.077										170190130
180		200	0.106 0.077								180200100			80200140
190	0.107 0.072	210	0.109 0.080									90210120			90210150
200	0.107 0.072	230	0.113 0.084										200230130		200230150

Jiné lze vyrobit podle požadavků a výkresů klientů.

Standardní dimenze hyb60s-pb vykládaného pevného mazaného ložiska

Jednotka: mm

IDF7		ODM6		F	H 0 -0,10	Délka ložiska a číslo dílu
IDF7		ODM6		F	H 0 -0,10	15	20	25	30	35	40	50	60	80	100
10	0.040 0.025	14	0.043 0.022	22	2	1015	1020
12	0.034 0.016	18	0.043 0.022	25	3	1215	1220	1225	1230
13		19	0.043 0.022	26		1315	1320	1325	1330
14		20		27		1415	420	1425	1430
15		21		28		1515	520	1525	1530
16		22		29		1615	1620	1625	1630	1635	1640
18		24		32		1815	1820	1825	1830	835	1840
20	0.041 0.020	30	0.051 0.026	40	5	2015	2020	2025	2030	2035	2040
25		35		45		2515	2520	2525	2530	2535	2540
30		40		50			3020	3025	3030	3035	3040	3050
31.5	0.050 0.025	40		50			3120		3130	3135	3140
35		45		60			3520	3525	3530	3535	3540	3550
40		50		65			4020	4025	4030	4035	4040	4050
45		55	0.062 0.032	70					4530	4535	4540	4550	4560
50		60		75					5030	5035	5040	5050	5060
55	0.060 0.030	65		80							5540		5560
60		75		90	7.5						6040	6050	6060	6080
65		80		95									6560	6580
70		85	0.072 0.037	105								7050		7080
75		90		110									7560
80		100		120	10								8060	8080	80100
90	0.071 0.036	110	0.076 0.054	130									9060	9080
100		120	0.076 0.054	150										10080	100100
120		140	0.088 0.063	170										12080	120100

Jiné lze vyrobit podle požadavků a výkresů klientů.

Standardní dimenze tahové podložky Hyb60S-DP

Jednotka: mm

Položka	Vnitřní Průměr (Φd)	Vnější Průměr (Φd)	10 Tloušťka (T)	0	Plochý šroub				Chamfera
Položka	Vnitřní Průměr (Φd)	Vnější Průměr (Φd)	10 Tloušťka (T)	-0,10	Vzdálenost Centrum díry (D1)	Velikost	Množství díry	D1	Chamfera
HYB60S-DP-10	10.2	30	3		20	M3	2	3.5	1.5
Hyb60S-DP-12	12.2	40	3		28	M3	2	3.5	2
Hyb60S-DP-13	13.2	40	3		28	M3	2	3.5	2
Hyb60S-DP-14	14.2	40	3		28	M3	2	3.5	2
Hyb60S-DP-15	15.2	50	3		35	M3	2	3.5	2
Hyb60S-DP-16	16.2	50	3		35	M3	2	3.5	2
HYB60S-DP-18	18.2	50	3		35	M3	2	3.5	2
HYB60S-DP-20	20.2	50	5		35	M5	2	6	2.5
Hyb60S-DP-25	25.2	55	5		40	M5	2	6	2.5
HYB60S-DP-30	30.2	60	5		45	M5	2	6	2.5
HYB60S-DP-35	35.2	70	5		50	M6	2	7	2.5
HYB60S-DP-40	40.2	80	7		60	M6	2	7	3
HYB60S-DP-45	45.2	90	7		70	M6	2	7	3
HYB60S-DP-50	50.3	100			75	M6	4
HYB60S-DP-55	55.3	110			85	M6	4	7	4
HYB60S-DP-60	60.3	120			90	M8	4	9	5
HYB60S-DP-65	65.3	125	8		95	M8	4	9	5
HYB60S-DP-70	70.3	130	10		100	M8	4	9	5
HYB60S-DP-75	75.3	140	10		110	M8	4	9	5
HYB60S-DP-80	80.3	150	10		120	M8	4	9	5
HYB60S-DP-90	90.5	170	10		140	M10	4	11	5
HYB60S-DP-100	100.5	190	10		160	M10	4	11	5
HYB60S-DP-120	120.5	200	10		175	M10	4	11	5
